Instalacja natrysku

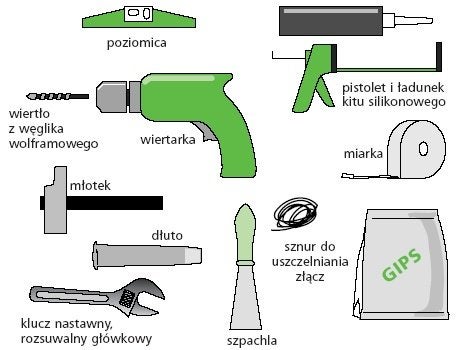

NARZĘDZIA

INSTALACJA KANALIZACJI
Precyzyjnie zmierzyć rozstaw rur, doprowadza- jących wodę ciepłą i zimną.
|
![]() |
Narysować na ścianie 2 linie: pionową i poziomą - w ten sposób zaznacza się lokalizację baterii. Punkt przecięcia obu linii powinien znajdować się co najmniej 1,10 m nad dnem brodzika. Na poziomą linię nanieść rozstaw rur doprowadzających wodę.
Od obu punktów zaznaczonego rozstawu poprowadzić w ścianie tunele, w które zostaną wpuszczone rury.
|
![]() |
Dłutem i młotkiem wydrążyć w ścianie tunele. Ich głębokość i szerokość powinny być wystar- czające do wpuszczenia osłoniętej rury o średnicy 14. Przylutować do rur gwintowane kolana. Można także użyć gotowej rury z kolankiem, nie wymagającej lutowania. Umieścić osłonięte rury w wydrążonych tunelach, zachowując możliwość dostępu do nich.
|
![]() |
Wyrównać poziom dwóch gwintowanych kolan, pozostawiając nad nimi szparę szerokości 5 mm. Wypełnić tunele gipsem.
|
![]() |
INSTALACJA BRODZIKA
Ustawić brodzik w pozycji pionowej i zamocować w otworze wylotowym elementy instalacji spustowej.
|
![]() |
Skręcić całość. Uszczelka powinna znajdować się pod brodzikiem.
|
![]() |
Umieścić brodzik na listwach przymocowanych do ściany, na wysokości odpowiedniej do długości instalacji spustowej.
W razie potrzeby podnieść lekko brodzik z jednej strony, aby utworzyć nachylenie, ułatwiające odpływ wody.
Specjalnym klejem skleić wszystkie części instalacji odpływowej z rurą o średnicy 40.
|
![]() |
Widoczne boki brodzika obłożyć gipsowymi kafelkami lub deskami z wodoodpornych włókien.
|
![]() |
Po zainstalowaniu brodzika i obłożeniu go kafelkami, uszczelnić spoinę kitem silikonowym (więcej informacji na ten temat w ulotce Układanie glazury ściennej).
|
![]() |
INSTALACJA BATERII
![]() |
1. Do ujść rur przykręcić złączki o przesuniętych gwintach, uszczelnić sznurkiem. Wyrównać poziom obu ujść.
2. Wypełnić kitem silikonowym szpary między przewierconymi kafelkami a gwintowymi złączkami kolankowymi.
|
![]() |
3. Umieścić baterię razem z pokrywami na złączkach, kluczem nastawnym dokręcić nakrętki mocujące.
|
INSTALACJA DRĄŻKA
Ustawić drążek w idealnie pionowej pozycji, upewniając się, czy jego długość odpowiada wymaganiom użytkowników.
Zaznaczyć ołówkiem miejsca mocowania.
W zaznaczonych miejscach wywiercić otwory wiertłem z węglika wolframu. W powstałe otwory wsunąć kołki i przymocować drążek.
|
![]() |
Umieścić na drążku końcówkę natrysku i przy- łączyć wąż do baterii.
|
![]() |
INSTALACJA KABINY
![]() |
1. Przyłożyć do ściany i do krawędzi brodzika profile w kształcie litery U. Przy użyciu poziomnicy sprawdzić ich ustawienie i zaznaczyć miejsca mocowania.
|
![]() |
2. Wywiercić otwory w zaznaczonych punktach. Pokryć ścianę silikonem na całej długości profilu i przyłożyć go do ściany. Czynności powtórzyć na drugiej ścianie.
|
![]() |
3. Wsunąć w profile ściankę kabiny i przesuwane drzwi. Sprawdzić pozycję całości, w razie potrzeby uregulować ją przy użyciu śruby regulującej, znajdującej się w profilu. 4. Spoinę między dolnymi profilami i krawędziami brodzika należy wypełnić kitem silikonowym. Następnie nałożyć osłony i przymocować je specjalną śrubą.
|
![]() |
5. W ten sam sposób postąpić z górną spoiną. Nałożyć osłony. 6. Sprawdzić pionowe ustawienie całości i przykręcić śruby podtrzymujące kabinę. Główki przykręconych śrub przykryć odpowiednimi kapturkami.
7. Uszczelnić kitem silikonowym szpary między poszczególnymi elementami.
|
