Prowadzenie i podłączenie obwodu elektrycznego

ŚRODKI OSTROŻNOŚCI

Aby bezpiecznie poprowadzić i podłączyć obwód elektryczny należy:


- przed rozpoczęciem pracy wyłączyć bezpiecznik główny przedlicznikowy (zamontowany w miejscu, w którym kabel zasilający łączy się z instalacją domową),


- postępować zgodnie z normami i przepisami SEP (Stowarzyszenia Elektryków Polskich), które są dostępne w lokalnym zakładzie energetycznym i Polskim Komitecie Normalizacyjnym,


- używać tylko takich wyrobów, które są oznakowane specjalnym symbolem. Tym znakiem oznaczone są wyłącznie wyroby dopuszczone do obrotu i stosowania w budownictwie, na które wydano zgodnie z przepisami prawa budowlanego certyfikat na znak bezpieczeństwa lub których zgodność z aprobatą techniczną albo Polską Normą potwierdza certyfikat zgodności lub deklaracja zgodności.

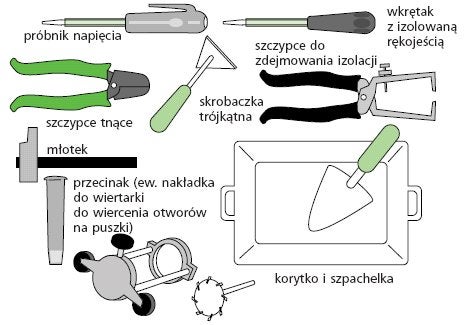

NARZĘDZIA


NARZĘDZIA


AKCESORIA


PRZEWODY ELEKTRYCZNE


Należy stosować przewody o znormalizowanych kolorach oraz odpowiednim przekroju, dostosowane do różnych typów obwodów elektrycznych.



KOLORY


- czerwony, brązowy lub czarny: przewód fazowy (L1, L2, L3)


- żółto-zielony: przewód ochronny (PE)


- jasnoniebieski: przewód neutralny N ("zerowy")


- pomarańczowy: przewód do włączników schodowych



RADA

Do wykonania instalacji elektrycznej zaleca się używanie przewodów sztywnych.

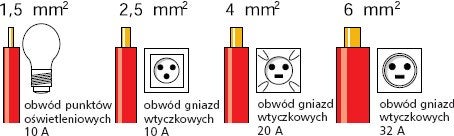

PRZEKROJE PRZEWODÓW ELEKTRYCZNYCH



Obwody gniazd i wypustów oświetleniowych powinny być wykonane jako oddzielne. Przewód ochronny powinien być podłączony do styków ochronnych wszystkich gniazd i do opraw oświetleniowych.



OSŁONY



Rurka karbowana


Używana do przeciągania przewodów w ścianach z materiałów takich, jak płyty gipsowe, a także w ścianach szkieletowych pod wełna mineralną lub na ścianie pod boazerią.



Rurka karbowana (wyposażona w wyprofilowany pręt do przeciągnięcia przewodów)


Używana do przeciągania przewodów w ścianach z materiałów pełnych lub pustaków i innych materiałów drążonych z betonu lub cegły.




Aby przeciągnięcie przewodów przez osłonę było łatwiejsze, można zastosować następujące sposoby:


- połączyć przewody w sposób pokazany na rysunku,


- użyć specjalnego przeciągacza do przewodów (w wypadku tulei ze specjalnym haczykiem),


- posypać wnętrze osłony talkiem.

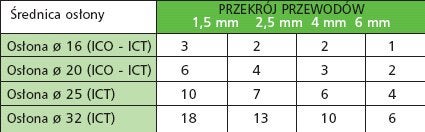

Liczba przewodów w osłonie zależy od jej średnicy




OBUDOWY GNIAZD


Aby gniazdo i wszystkie jego elementy lepiej trzymały się podłoża (były bardziej odporne na wyrwanie), zaleca się przykręcenie go do ściany. Drugi rodzaj mocowania: za pomocą zaczepów jest mniej wytrzymały na urazy mechaniczne.



Istnieją puszki przeznaczone do montażu w ścianach pełnych, ceglanych lub betonowych (a) i do montażu w ścianach z płyt gipsowych lub z boazerią (b).


Dobór głębokości puszki zależy od grubości ściany, w której zostanie zamontowana.


Przy wyborze puszki należy tak że wziąć pod uwagę ilość miejsca, jakie zajmą w niej przewody.



PUSZKI ROZDZIELCZE


Umożliwiają połączenie przewodów zasilających obwody kilku gniazd.


Puszki rozdzielcze istnieją w wersji natynkowej i podtynkowej.


Przykład: Obwód z włącznikiem.


PRZYGOTOWANIE

Zaznaczyć na ścianie przebieg przewodów oraz miejsca montażu włączników i gniazd.


Obrysować puszkę.


Wybić otwór przecinakiem lub wyciąć go wiertarką używając specjalnej nakładki. Należy zwracać uwagę na głębokość puszki i obudowę gniazda lub włącznika.


INSTALACJA


Wykonać otwór w puszce. Wielkość otworu zależy od średnicy osłony przewodów.


Umieścić puszkę w wybitym otworze w ścianie, zamocować gipsem. Krawędź puszki powinna znajdować się na tym samym poziomie, co powierzchnia ściany.


Przyciąć osłonę do długości pozwalającej na podłączenia do puszki, dodając 1-2 cm, by kawałek osłony wystawał we wnętrzu puszki.


Przewlec przewody przez osłonę, pozostawiając na zewnątrz odcinek o długości około 20 cm. Liczba przewodów zależy od rodzaju połączenia (patrz niżej).


Umieścić osłonę w wycięciu i przytrzymać ją kilkoma gwoździkami. Należy uważać, by nie przebić osłony.


Zwilżyć bruzdę i wypełnić ją gipsem. W miarę postępowania pracy, wyciągać kolejne gwoździki.


Usunąć nadmiar gipsu, pozostawić do wyschnięcia, wygładzić.


MONTAŻ

OBWÓD


Przyciąć przewody na odpowiednią długość i połączyć elementy obwodu (bezpiecznik topikowy, puszka rozdzielcza, lampa, włącznik...).


Przymocować włącznik lub gniazdo w puszce.



RADA

Jedna puszka rozdzielcza może zasilać kilka obwodów elektrycznych.

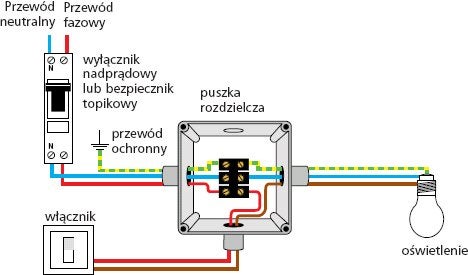

WŁĄCZNIK POJEDYNCZY

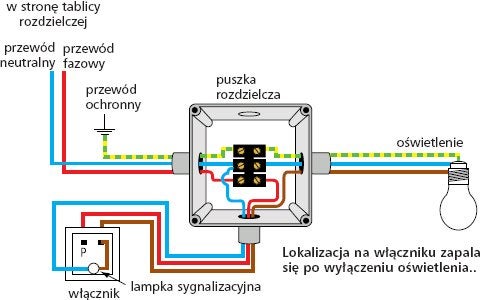

WŁĄCZNIK Z LAMPKĄ SYGNALIZACYJNĄ



WŁĄCZNIKI ZMIENNE (zwane schodowymi)

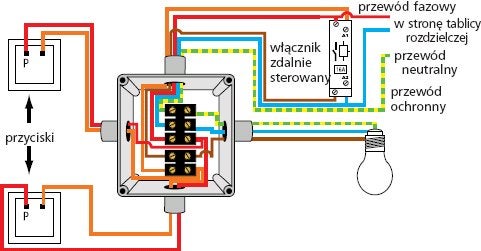

PRZYCISKI DO SAMOCZYNNEGO WYŁĄCZANIA OŚWIETLENIA

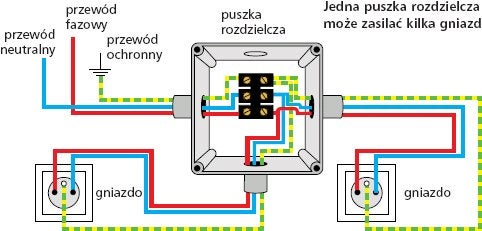

GNIAZDO



DODATKOWE RADY

Przed zagipsowaniem bruzd należy sprawdzić działanie instalacji próbnikiem napięcia lub przez podłączenie żarówki testowej. Umożliwi to wykrycie ewentualnych błędów w instalacji i naprawienie ich przed zakryciem osłon.
