Ścianki z pustaków szklanych

PODSTAWOWE ZASADY KONSTRUKCJI ŚCIANKI Z PUSTAKÓW

- Ścianka z pustaków szklanych nie jest elementem nośnym i z tego względu nie może być obciążana.

- Ścianka stykająca się z innymi elementami sufitem, podłogą, ścianą musi być od niej oddzielona dylatacją.

- Ścianka wewnętrzna z pustaków szklanych nie powinna być szersza niż 4 m i wyższa niż 3 m. Ścianki o większych wymiarach trzeba podzielić dylatacjami.

- Ścianka musi być zbrojona w pionie i poziomie prętami zbrojeniowymi 6-8 mm lub specjalnymi drabinkami zbrojeniowymi.

- Nie wolno stosować pustaków obtłuczonych lub pękniętych, nawet gdy uszkodzenie po zaspoinowaniu będzie niewidoczne.

- Spoina między pustakami powinna mieć szerokość 3,5-10 mm.

- Ścianka z pustaków jest spięta na wszystkich swoich krawędziach listwami obwodowymi, tradycyjnie ze stali lub aluminium, a ostatnio także z PCW lub HDF.

- Wysokość i szerokość ścianki jest związana z wymiarami pustaków oraz wymiarami elementów konstrukcyjnych listew i łączników.

- Przed rozpoczęciem pracy sprawdźmy dokładnie czy podłoże w którym będziemy montować ściankę jest równe i czy tworzy ze ścianą kąt prosty.

- Poziomicę

- Wiertarkę

- Kotwy lub kołki

1. Wyznaczamy dokładnie miejsce ustawienia ścianki.

Sprawdzamy poziomicą czy powierzchnie, na których będzie ustawiona ścianka są równe.

2. Nawiercamy otwory w podłożu oraz w listwie obwodowej poziomej (ceownik stalowy).

3. Przy pomocy kotew lub kołków przytwierdzamy listwę do podłoża.

4. Jeśli ścianka będzie przylegać do ściany pomieszczenia, w podobny sposób mocujemy listwę obwodową pionową. Musimy ją zamontować dokładnie pionowo i prostopadle do listwy poziomej.

5. Układamy wewnątrz listew paski dylatacyjne z wełny mineralnej oraz zbrojenie: pręty lub drabinki.

6. Wypełniamy poziomą listwę obwodową zaprawą i osadzamy pierwszy pustak w dolnym narożniku.

7. Zakładamy krzyżyk dystansowy i wkładamy pionowy pręt zbrojeniowy od wewnętrznej lub zewnętrznej strony ścianki.

8. Kolejno układamy na zaprawie następne pustaki pierwszego rzędu; rozdzielając je krzyżykami dystansowymi i zakładając w szczeliny między nimi pręty zbrojeniowe na przemian - raz po jednej raz po drugiej stronie ścianki.

9. Zakładamy zbrojenie poziome z dwóch prętów zbrojeniowych lub drabinki na pierwszym rzędzie pustaków i łączymy je z prętami pionowymi drutem wiązałkowym.

10. Wypełniamy zaprawą szczeliny pionowe i poziome.

11. W ten sam sposób układamy kolejne rzędy pustaków.

12. Po ułożeniu ostatniego rzędu pustaków od góry i z boku montujemy na zaprawie górną i boczną listwę obwodową.

POTRZEBNE MATERIAŁY

- Listwy obwodowe poziome

- Listwy obwodowe pionowe

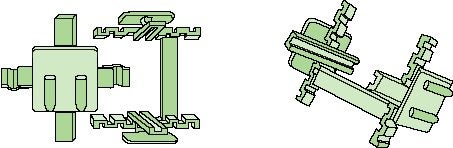

- Łączniki poziome

- Łączniki pionowe

- Drabinki zbrojeniowe

Listwy obwodowe i łączniki są elementami wykonanymi z PCW, drabinki są ze stali ocynkowanej. Początek prac, jak przy montażu tradycyjnym punkty od 1 do 6 (opis powyżej). Dalsze etapy przedstawiają się następująco:

1. Układamy pierwszy rząd pustaków wkładamy pomiędzy nie łączniki pionowe i pręty zbrojeniowe.

2. Po ułożeniu całego rzędu, zakładamy łącznik poziomy i drabinkę zbrojenia.

3. W łączniki pionowe pierwszego rzędu wkładamy zatrzaskowo łączniki kolejnego rzędu.

4. Wypełniamy górną powierzchnię i szczeliny między pustakami zaprawą.

5. Układamy w taki sposób wszystkie rzędy aż do wymaganej wysokości.

6. Zakładamy pionową i poziomą listwę z założonymi elementami dylatacyjnymi i zbrojeniem obwodowym, zamykając konstrukcję w ramie obwodowej.

POTRZEBNE MATERIAŁY

- Klej (odpowiedni do wybranego systemu)

- Łączniki kątowe (opcjonalnie)

- Listwy obwodowe poziome i pionowe

- Łączniki pionowe i poziome

- Silikon

Łączniki oraz listwy obwodowe mogą być wykonane z PCW lub płyt drewnopochodnych HDF.

1. Klejem i kołkami rozstawionymi co 50 cm mocujemy dolną listwę obwodową do podłoża i boczną listwę obwodową do ściany. W niektórych systemach w narożniku listwy łączymy ze sobą kątownikiem metalowym.

2. Na listwę poziomą wyciskamy klej i układamy pierwszy pustak dociskając go do listew.

3. Nakładamy klej na krótką listwę pionową i dociskamy ją do bocznej krawędzi pustaka.

4. Smarujemy klejem listwę pionową i poziomą oraz umieszczamy kolejny pustak w rzędzie. Postępując tak jak w punktach 2,3,4 przyklejamy następne pustaki.

5. Po ułożeniu pierwszego rzędu przyklejamy poziomy łącznik, mocując go także klejem lub kątownikiem do pionowej przyściennej listwy obwodowej. Przyklejamy i mocujemy także drugą pionową listwę obwodową.

6. Kolejno montujemy pustaki kolejnych rzędów. Od góry kończymy ściankę górną poziomą listwą obwodową.

Łączniki oraz listwy obwodowe mogą być wykonane z PCW lub płyt drewnopochodnych HDF.

Całkowite utwardzenie się kleju w tak zmontowanej ściance następuje po kilku dniach.

We wszystkich systemach oprócz tych z wykorzystaniem poziomych i pionowych listew konstrukcyjnych z materiałów drewnopochodnych spoiny pomiędzy pustakami fugujemy zaprawą fugową.

Listwy i łączniki drewnopochodne spełniają jednocześnie zadanie konstrukcyjne jak i wykończeniowe ich krawędzie boczne po ułożeniu pustaków spełniają zadanie fug.
