Instalacja zimnej wody (lutowane rury miedziane)

WYBÓR MIEDZI

Wybór miedzi zależy od rodzaju instalacji.


Instalacja zewnętrzna: Wybrać twarde rury miedziane.


Instalacja wewnętrzna - pod tynkiem: Używać miedzi miękkiej. Przed zamontowaniem pod tynkiem na rury należy założyć otulinę izolacyjną.


ODPOWIEDNIA ŚREDNICA RURY

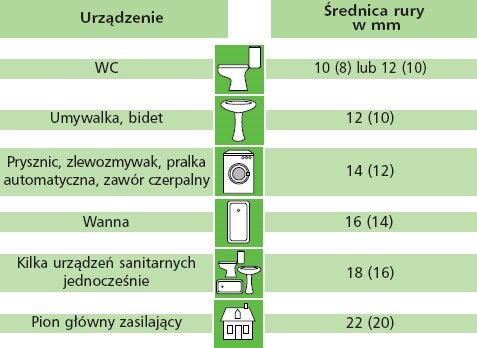

Średnicę rury dobiera się w zależności od rodzaju instalowanego urządzenia.


Pierwsza liczba w tabeli oznacza średnicę zewnętrzną, druga (w nawiasie) - średnicę wewnętrzną.

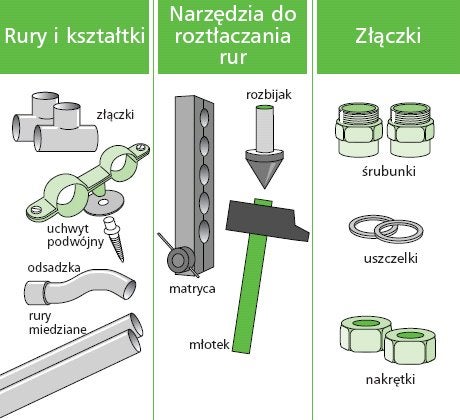

NARZĘDZIA I AKCESORIA

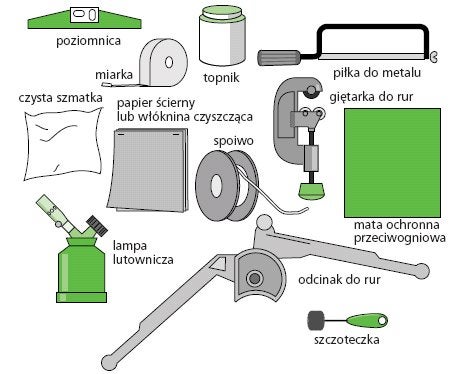

NIEZBĘDNE NARZĘDZIA I AKCESORIA


DOPROWADZENIE WODY DO UMYWALKI

Do poprowadzenia podejścia potrzebne są kształtki łączące poszczególne odcinki przewodów. Rury i kształtki z miedzi lutuje się lub łączy za pomocą odpowiednich złączek.



Poniżej znajduje się opis wykonania doprowadzenia wody.



1. Odciąć dopływ wody.







2. Przed przecięciem rury, należy przyłożyć do niej trójnik, aby ustalić miejsce przyłączenia.


3. W celu doprowadzenia przewodu ponad górną rurą, należy wykonać odsadzkę, przyłączając ją do trójnika.



4. Odchylić trójnik pod kątem 45° i wsunąć odsadzkę. Ustawiać całość instalacji tak, by odsadzka znalazła się w pozycji równoległej do ściany.


PRZYGOTOWANIE DO LUTOWANIA


Dokładnie zaokrąglić krawędzie przeciętej rury, usuwając wszelkie nierówności, powstałe po przecięciu.


Oczyścić część rury przeznaczoną do lutowania papierem ściernym lub włókniną czyszczącą. Dokładne oczyszczenie decyduje o jakości spoiny.



Osłonic ścianę ochronną matą przeciwogniową.


Oba elementy - rurę i łącznik - powlec topnikiem, następnie połączyć je kielichowo, przekręcając łącznik aż do ustawienia go w wybranej pozycji (topnik chroni oczyszczone powierzchnie przed utlenianiem wskutek podgrzania, zapewnia dobre zwilżenie tych powierzchni stopionym spoiwem).


LUTOWANIE


Uregulować lampę lutowniczą tak, by dawała delikatny płomień.


Ogrzać łącznik. Czerwonawy kolor miedzi oznacza, że na łącznik można kłaść spoiwo (stop cyny).



Oddalić płomień i nałożyć spoiwo wzdłuż całej części przeznaczonej do lutowania.


Spoiwo topi się i wpływa między łączone elementy. Poczekać, aż połączenie ostygnie. Nie poruszać!


Od tego momentu nie należy ogrzewać miejsca połączenia, gdyż może to doprowadzić do osłabienia instalacji.


PO ZAKOŃCZENIU LUTOWANIA


Po ostygnięciu spoinę wytrzeć mokrą szmatką, aby usunąć resztki topnika.


Odkręcić wodę, by usunąć z przewodu - przed przyłączeniem kranu - resztki spoiwa, które mogłyby uszkodzić armaturę.


Założyć uchwyt mocujący.


PODŁĄCZENIE DO KRANU


Podłączenie na elastyczny wężyk


Przylutować śrubunki do miedzianych rur, założyć uszczelki i przykręcić nakrętki wężyków.


Lutowanie powinno przebiegać tak samo jak opisano w punkcie 6.





Docisnąć, bez forsowania, nakrętkę do złączki.



Podłączenie na sztywne rury


Przylutować śrubunki tak jak w wypadku rur giętkich.


Wykonać roztłaczanie odcinka rury odchodzącej od umywalki:


- nałożyć na rurę nakrętkę (w pierwszej kolejności jej gładka część),


- ogrzać końcówkę rury i zanurzyć ją w zimnej wodzie,


- przełożyć rurę przez matrycę pozostawiając po drugiej stronie matrycy 2-3 mm krawędź,


- za pomocą rozbijaka (o stożkowej końcówce) i młotka rozszerzyć rurę u jej wylotu.




Przed ostatecznym dokręceniem nakrętki należy odczekać 24 godziny, w czasie których uszczelka "pracuje".


Między nakrętką a złączką umieścić uszczelkę.


DODATKOWE RADY


Do wykonywania kolan w dużych instalacjach najlepiej używać giętarki do rur. Powinna ona mieć taką samą średnicę jak zginana rura.



Należy docisnąć ją kolanem, naciskając jednocześnie na uchwyty i prowadząc je w dół.



Rury wykonane z miękkiej miedzi mogą być gięte bezpośrednio, a rury z twardej miedzi należy przed zgięciem podgrzać.


Komentarze (7):
Dodaj komentarz
~Emi (niezalogowany, 89.230.121.*) 2016.09.02, 01:14

@Mark : topnik, nałożony na rurkę, normalnie ma kolor szary. Jak go ogrzewasz, to najpierw robią się takie bąbelki, ale spoiwo przykłada się wtedy, gdy topnik z szarego, zrobi się srebrny. Należy zwrócić uwagę, żeby spoiwo dobrze oblało rurkę wokół, albo będzie ciekło. @Dominik - mi się trafiła taka instalacja. Ale trzeba zwrócić uwagę, aby ją dobrze poczyścić i polutować. Jak majster namawia, to czemu by nie spróbować, byleby fachowiec był dobry :P @januszek67 - wprawny monter da radę je wykorzystać drugi raz, ale należy dobrze poczyścić te elementy przed ponownym lutowaniem. A średnice rur, to temat rzeka. Bo do pojedynczego kaloryfera masz rurkę fi15, a np pompka obiegowa sugeruje rurkę calową, czyli fi 22 lub fi 28, ale to trzeba wyliczyć.

Czy opinia jest przydatna?
( 0 / 0 ) Opinia przydatna dla użytkowników
~ckarol (niezalogowany, 37.190.203.*) 2016.01.13, 18:49

Obrazek "NIEZBĘDNE NARZĘDZIA I AKCESORIA" jest źle opisany, odcinak ma obrazek z giętarki, a giętarka ma obrazek z odcinaka.

Czy opinia jest przydatna?
( 0 / 0 ) Opinia przydatna dla użytkowników
~Arek (niezalogowany, 83.7.10.*) 2014.12.06, 20:13

Instalacja miedziana jeśli jest wykonana prawidłowo jest praktycznie niezniszczalna. Nawet ja się wydarzy awaria (np przewiercenie) to łatwo ją naprawić. Prościej, szybciej i taniej wykonuje się duże instalacje Pexal, ale trzeba mieć specjalistyczne narzędzia do zaciskania (skręcanych nie polecam). Tu trzeba się trzymać jednego systemu (każdy system ma inne końcówki). Problem jest tylko jeden: instalacja grzewcza by działała dobrze musi być policzona ( na oko to wiecie jak było z tym chłopem w szpitalu....)

Czy opinia jest przydatna?
( 0 / 0 ) Opinia przydatna dla użytkowników
~januszek67 (niezalogowany, 88.220.37.*) 2014.06.23, 00:08

Witam. Ja będę przerabiał co w miedzi i mam takie pytanie,czy mogę drugi raz wykorzystać rury i kształtki i jaka powinna być śr. rur, obieg zamknięty.

Czy opinia jest przydatna?
( 0 / 0 ) Opinia przydatna dla użytkowników
~dominik (niezalogowany, 93.174.29.*) 2014.06.03, 16:48

Kto z Was wykonywał instalację właśnie z miedzi? Ostatnio dużo o tym słyszę i namawia mnie do tego majster… ktoś coś na ten temat może powiedzieć?

Czy opinia jest przydatna?
( 0 / 0 ) Opinia przydatna dla użytkowników
~Ela (niezalogowany, 172.27.5.*) 2012.05.13, 16:15

A gdzież te "zawory z filtrem"? Przecież wężyki musimy podłączyć do zaworów, które z kolei zamocowane są do podejść pod baterię (czyli kolan z uchwytami), do których z drugiej strony doprowadzamy odgałęzienia wody zimnej i ciepłej. Rysunki sugerują, że zawory zamontowane są "gdzieś" pod umywalką, nie wiadomo po co.

Czy opinia jest przydatna?
( 1 / 0 ) Opinia przydatna dla 100% użytkowników
~Mark (niezalogowany, 172.27.5.*) 2011.07.07, 23:29

Porady dla amatorów, które gaszą strach przed samodzielnym wykonaniem instalacji. J a wykonalem kilka instalacji tego typu ale nigdy nie wiedzialem kiedy dokladnie nalezy wprowadzac lut do zlacza.Robilem to intuicyjnie. Tu piszecie podajac zabarwienie, co jest konkretną wskazówką- dzieki

Czy opinia jest przydatna?
( 0 / 0 ) Opinia przydatna dla użytkowników
